国立研究開発法人産業技術総合研究所（産総研）は、建設現場で使用される建設機械（建機）の操縦室設計プロセスを革新するため、デジタルツインシステムを開発した。
このシステムは、建機の設計初期段階において、実際に操縦者が乗車した際の視界や操作性などの人間特性を詳細にシミュレーションし、設計の検証を可能にするものである。
従来の設計手法では、実機を製作した後に判明していた設計上の課題を、デジタル空間内で事前に洗い出し、シミュレーション結果を設計者に即座にフィードバックすることで、建機の設計変更を容易にする。
これにより、開発工程における手戻りを大幅に削減し、現場で利用する建機の安全性の向上と、設計全体の生産性向上に貢献することが期待される。
この技術開発は、産総研が保有する人間特性に関する知見と、コマツとの連携のもとで推進されている。
Q1：デジタルツインシステムとは具体的にどのような機能をもつのか？
今回産総研が開発したデジタルツインシステムは、建機の操縦室の3次元データと、オペレーターの身体寸法や動作データとを組み合わせ、デジタル空間で緻密な人間工学的分析を可能にする。
具体的には、操作者がシートに着座した際の姿勢、レバーやペダルを操作する際の腕や足の動きの軌跡、そして重要な視野角や視線移動といった詳細な情報を、デジタルヒューマンモデルを用いてリアルタイムで計測し、可視化する機能を有している。
このプロセスには、オペレーターの動作を正確に捉えるモーションキャプチャシステムや、人体の生体機械的解析を行なうデジタルヒューマンソフトウェアが組み込まれている。
システムは、操縦室内部の設計データを取り込み、その中にオペレーターの身体特性を反映させたデジタルヒューマンを搭乗させることで、設計された操作環境が多様な体格の操作者に適合しているかを検証する。
例えば、緊急時にレバーに手を伸ばした際の動作範囲や、操作に必要な力が適切であるかといった項目を詳細に分析し、設計の最適化を支援する。

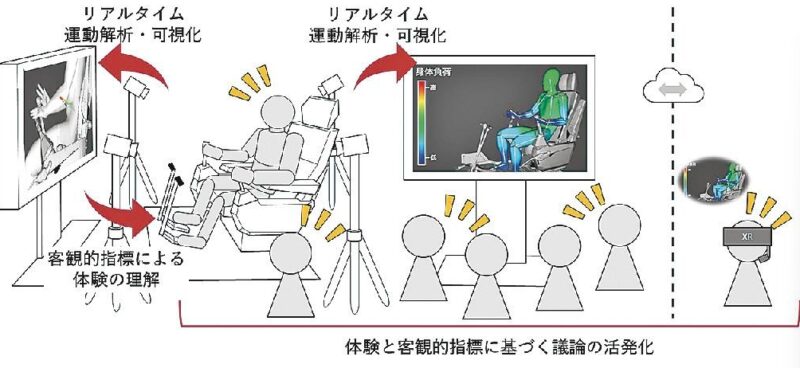

デジタルツインシステムの概要図（記者発表資料から）
※画像は日刊建設工業新聞さまからお借りしています。
Q2：なぜ建機の設計にデジタルツイン技術が不可欠であると認識されているのか？
建設現場で使用される建機は、その作業の特殊性から、操縦室の設計において極めて高い安全性と操作性が要求される。
従来の設計検証プロセスでは、設計者が経験に基づき図面を作成し、試作機が完成した段階で初めて、実際のオペレーターによる操作試験が行なわれることが一般的であった。
この方法では、もし設計に不備（例えば、特定の操作レバーが遠すぎる、視界に死角が多いなど）が見つかった場合、実機に対する大きな手戻りやコストの発生を招く原因となっていた。
デジタルツインシステムを活用することで、実機を製作する前の概念設計や詳細設計の段階から、設計案を即座にシミュレーションし、人間工学的な適合性を確認できるようになった。
これにより、設計者は問題点を早期に特定し、迅速に修正することが可能となる。
特に、アーゴノミクスに基づいた検証を行なうことで、特定の体格のオペレーターに偏らない、より普遍的で安全性の高い操縦室設計を実現することが開発の大きな狙いである。
Q3：現場の作業者やオペレーターにとって、この技術はどのようなメリットをもたらすのか？
この先進的なデジタル検証技術は、現場で建機を操縦する作業者に対して、実質的な安全性と作業効率の向上という大きな利益をもたらす。
設計が人間工学的に最適化されることで、操縦者は無理な姿勢を強いられることが少なくなり、長時間作業における身体的な負担や疲労が大幅に軽減される。
疲労の蓄積は、操作ミスや判断力の低下を引き起こし、現場での事故につながるリスクを高めるが、操作環境の改善はこれらのヒューマンエラーの発生を抑制する効果がある。
さらに、このシステムは、オペレーターの主観的な視界データ（目の動き）を収集し、それを設計評価に反映させるため、従来の評価方法では見落とされがちであった視認性の不良や死角の問題を徹底的に解消できる。
視界が確保されることで、現場での接触事故や衝突事故のリスクが減少し、作業の安全性そのものが向上する。
結果として、オペレーターはより快適で安全な環境下で、高い集中力を維持しながら作業を遂行できるようになり、現場全体の生産性向上に寄与するのである。
Q4：デジタルツイン技術は、今後の建設現場にどのような応用可能性があるのか？
建機操縦室設計のデジタルツイン化は、単なる設計改善ツールに留まらず、建設業界全体のデジタルトランスフォーメーション（DX）を加速させる基盤技術として期待される。
応用分野の一つは、オペレーターの教育・訓練である。
デジタルツイン環境を利用すれば、実際の高価な建機や危険な現場環境を使わずとも、安全かつ再現性の高いシミュレーション訓練が可能になる。
熟練オペレーターの動作データを分析し、それを新人教育プログラムに組み込むことで、効率的かつ質の高い人材育成が可能になる。
また、建設生産・管理システム（BIM/CIM）との連携も重要な応用可能性である。
建機の設計データと、施工現場のデジタルデータ（BIM/CIMモデル）を連動させることで、現場全体の作業フローにおける建機の配置や操作効率を最適化するためのシミュレーションが可能になる。
産総研は、このシステムを将来的に、教育用途や設計評価ツールとして広く普及させることを目指しており、建設業界における技術水準の底上げに貢献する構えである。
技術の連携や普及が進むことで、現場の課題解決に向けた具体的な「知恵」がデータとして共有され、業界全体の生産性向上が図られるのである。
※画像はイメージです。
まとめ
建設機械の操縦室設計にデジタルツイン技術を導入することは、現場の安全対策を強化し、作業効率を高めるための喫緊の課題に応える革新的な手段である。
この技術は、設計の手戻り防止やコスト削減といったメーカー側のメリットだけでなく、現場で働く操縦者の安全確保と健康管理（疲労軽減）に直接的に寄与する。
デジタル技術を活用して、人が関わる設計の最適化を図ることは、過酷な環境での作業が多い建設現場にとって、極めて重要な進歩といえるだろう。
——————————————————————————–
